分解式ミニ油圧ショベル・小型掘削機械の仕様・寸法図・作業範囲図

ZAXIS50U-5B分解型仕様ミニ油圧ショベル 分解型 完成品

ZAXIS50U-5B分解型仕様・ミニ油圧ショベル・小型掘削機械

機械質量:5,255kg (参考:標準型:5,100kg)

主な仕様
ブーム:標準(2.85m)/アーム:標準(1.38m)/バケット容量:0.16㎥/エキストラ配管付/キャノピ形状:4柱/クローラ(キャタピラ):グローサ(鉄)シュー/追加ウェイト付

ミニボ リーフレット ミニボ リーフレット

ミニボのリーフレットは下記よりダウンロード可能です。

ミニボのリーフレットをダウンロードする

仕様

形式

機械質量
5,255 kg
※追加カウンタウェイト200kg 含む
標準バケット容量 新JIS / 旧JIS
0.16 / 0.14 m3
標準バケット幅(サイドカッタ無し)
650(600)mm

性能

旋回速度
9.0 min-1(9.0 rpm)
走行速度 高 / 低
4.2 / 2.5 km/h
登坂能力
58 %(30度)
最大掘削力(バケット)
36.8 kN(3,750 kgf)

エンジン

名称
4TNV88C
形式
水冷式4 気筒直接噴射式 電子制御式ガバナ
定格出力 ネット(JIS D0006)
27.1 / 2,400 kW/min-1(36.9 / 2,400 PS/rpm)
総行程容積
2.189 L(2,189 cc)

油圧装置

油圧ポンプ形式
可変容量斜板式×1、歯車式×1(操作用)
主リリーフ弁セット圧
24.5 MPa(250 kgf / cm2
旋回油圧モータ形式
定容量斜板式×1
走行油圧モータ形式
可変容量斜板式×2

フロント

ブームスイング角度
左80 度 / 右60 度

足回り

標準シュー幅 ゴムクローラ
400mm
接地圧
27 MPa(0.28 kgf / cm2
クローラ全幅およびブレード幅
2,000 mm

油類の容量

燃料タンク容量(軽油)
70 L
作動油タンク容量
全量56 L(タンク基準レベル42 L)

特定特殊自動車排出ガス届出形式

特定特殊自動車の車名および形式
日立ZX50U-5B

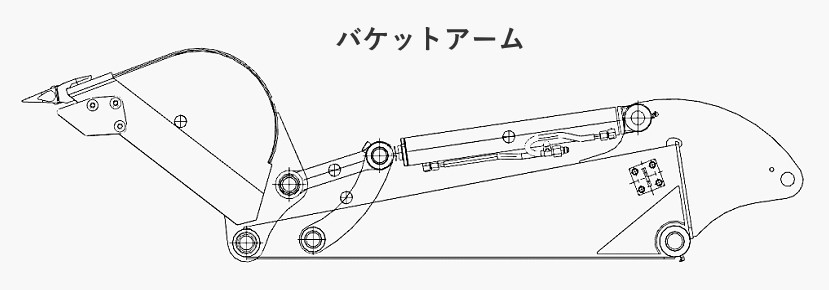

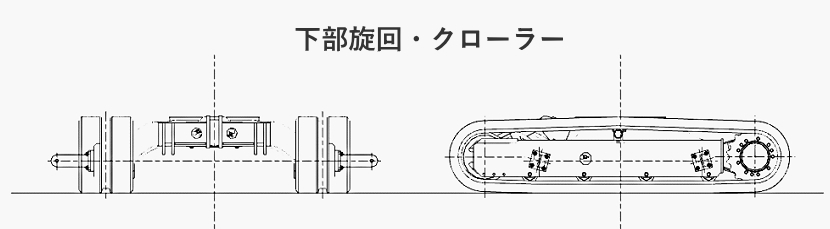

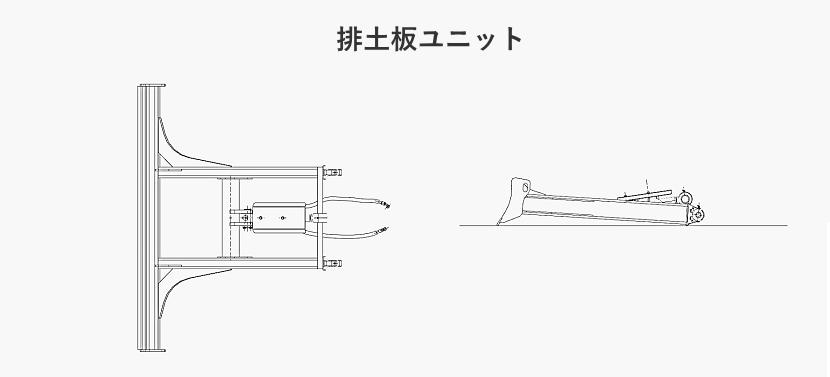

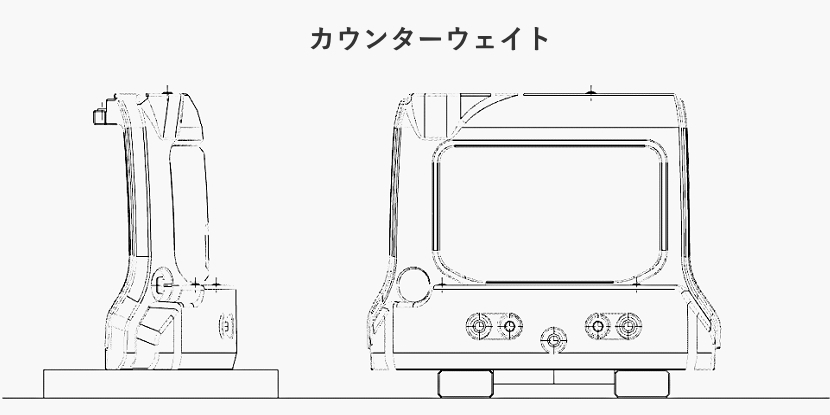

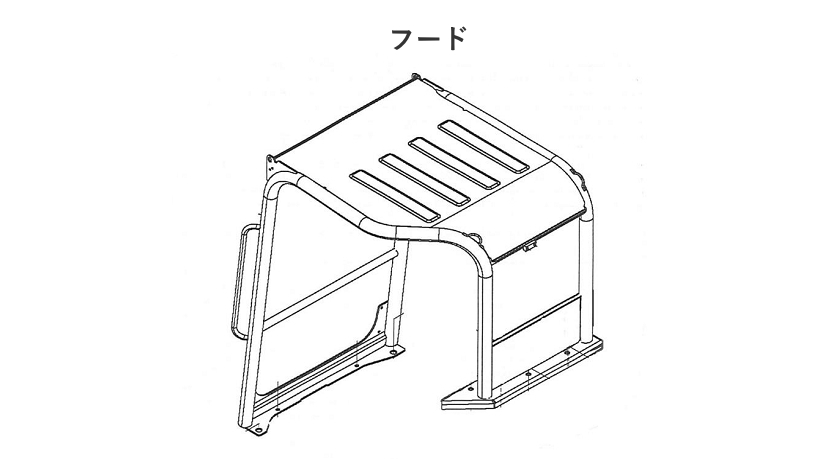

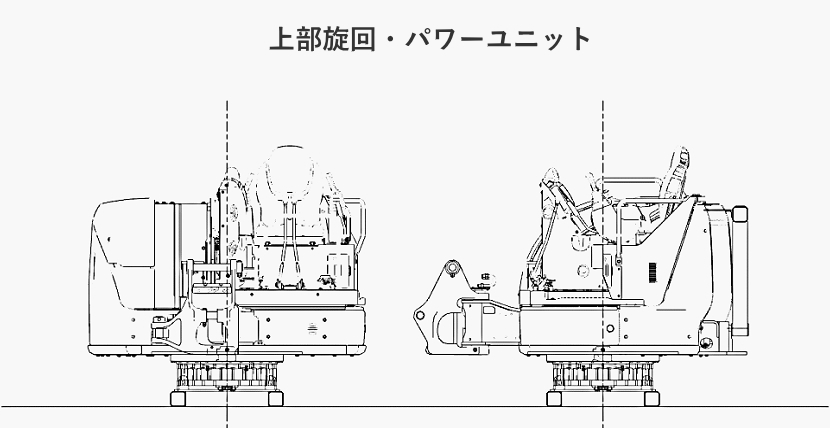

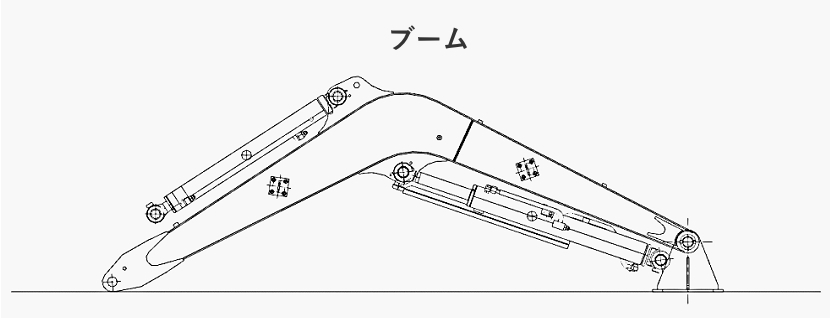

分解ユニット寸法及び重量一覧

ミニボ リーフレット

ZAXIS50U-5B分解型仕様ミニ油圧ショベル 分解姿

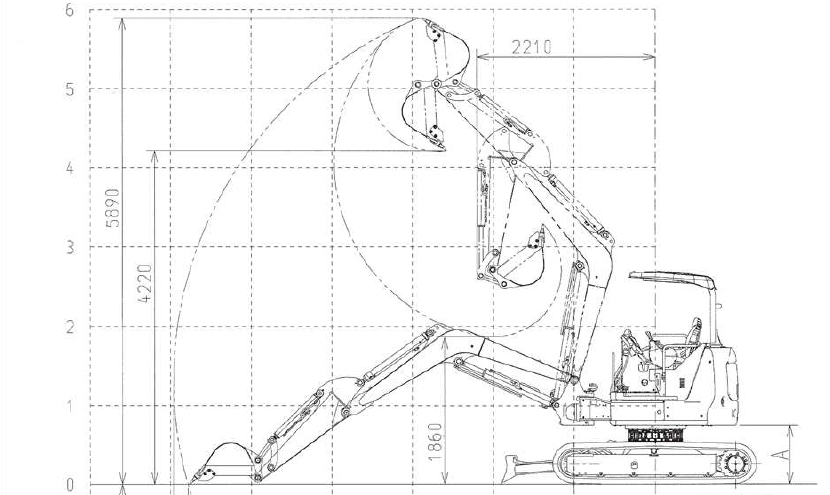

寸法図 / 作業範囲図

標準アーム装着時

標準アーム装着時

エクステンションアーム装着時

エクステンションアーム装着時

ミニボのリーフレットは下記よりダウンロード可能です。

ミニボのリーフレットをダウンロードする

ZAXIS50U-5B分解型仕様ミニ油圧ショベル
