「こんなの欲しかった」を社会に送り出しました!

分解型ミニ油圧ショベル「ミニボ」

【特徴1】コンパクトで操作性・作業効率アップ

現場へ資機材の直接搬入が不可能な場合は、「モノレール」や「ヘリコプター」「索道(空中ケーブル)」等を活用して資機材の搬入をしているんだ。
これらの搬入機械の仕様には「1トン」「2トン」「3トン」の重量制限があるから、全ユニットの解体重量を各2トン以下にして、運びやすくしたよ。

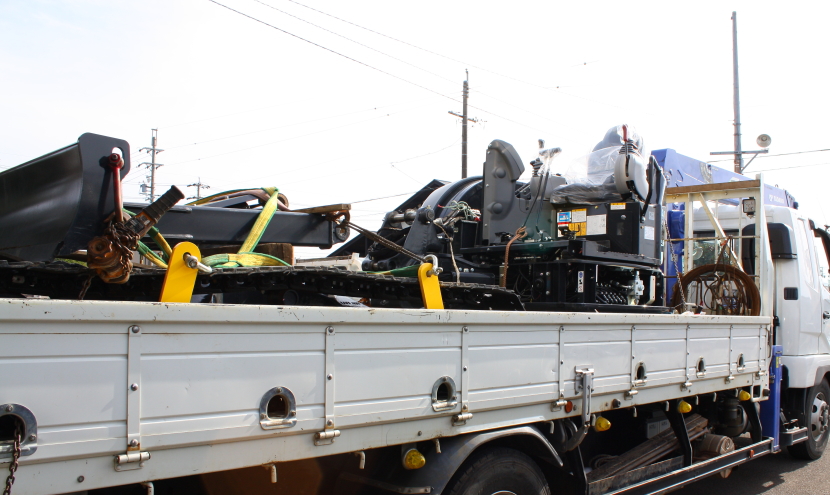

1ユニット2トン以下で運搬しやすい

ZAXIS50U-5B 分解姿

ZAXIS50U-5B 各ユニットの分解時質量

(1)上部旋回フレーム・パワーユニット 約1,900kg
(2)下部旋回フレーム・クローラー 約1,500kg
(3)カウンターウエイト 約1,000kg
(4)ブーム 約350kg
(5)バケットアーム 約350kg
(6)排土板ユニット 約280kg
(7)フード 約80kg

組立・解体にかかる時間は5割減

大型油圧ショベル7トンクラスの場合は10ユニットに分解しますが、5トンクラスの「ZAXIS50U-5B分解型仕様ミニ油圧ショベル」は、「上部旋回フレーム+パワーユニット」「下部旋回フレーム+クローラーユニット」を一体化することにより、7ユニットに分解できるようにしました。不具合の多い箇所を一体化することで組立・解体にかかる時間は5割減少します。

ZAXIS50U-5B分解型仕様ミニ油圧ショベル
